雨漏り 胴縁 縦と横どちらが危険!



こんにちは。

雨漏りと闘う男!炎の雨漏りファイター』です。

よろしくお願いします。



今回は

「雨漏り 胴縁 縦と横どちらが危険!」

という題目でお話しさせて頂きます。



そもそも「胴縁」とは何?

サイディングなどの外壁材を

留め付ける為の下地材であり、



*通気層の確保

*下地の不陸や段差の調整



などを目的に使用されます。



厚みは15ミリ~18ミリ

樹種はスギ、アカマツなどを使用します。

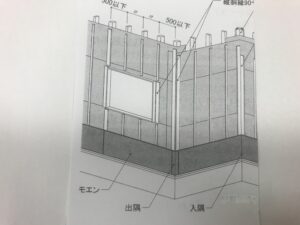

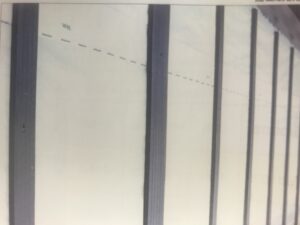

『縦胴縁』

サイディング板を横にして張る為の下地組みです。

※ニチハ(株)様 モエン標準施工より抜粋一部加工



『横胴縁』

サイディング板を縦にして張る為の下地組みです。

※ニチハ(株)様 モエン標準施工より抜粋一部加工



縦胴縁 VS 横胴縁 どちらが危険!



『通気量』

標準施工図を見て明らかなのは

*縦胴縁の横間隔は約450~400ミリ

*横胴縁の横間隔は約30ミリ

どう考えても、縦胴縁の方が通気量は高いでしょう。



『外壁材からの雨水浸入の可能性』



*横張り(縦胴縁)は一般的にシーリング材の

使用量が縦張り(横胴縁)に比べて多く、

シーリング材劣化による雨水浸入の可能性が高い。

*横張りは横継手目地、縦張りは縦継手目地の為、

雨水がサイディング材表面を伝い流下する時の

目地当たりは横目地の方が抵抗が多く雨水浸入の

可能性が高い。



上記の理由で横張りの方が縦張りに比べて

外壁材からの雨水浸入の可能性が高いと

考えられていましたが、

縦張りの場合でも、サイディング上下継手部分に、

中間水切りを使用しないでシーリング材を

充填することによって、縦目地伝いに流下した

雨水がシーリング材に堰き止められ、

外壁材内部の通気層に浸入する事例もあります。



結論から言えば



メリット、デメリットがありますが

標準施工通りに施工し通気層を確保すれば、

縦胴縁でも横胴縁でも雨漏りの危険性は

同じく小さいという事になります。



サイディング材の裏側通気層に雨水が浸入する

可能性は少ない方が良いのに決まっていますが、

一番大切な事は浸入した雨水が通気層を通り、

速やかに流下し、基礎の土台水切りから外部に

排出されるような胴縁の下地組み施工が

標準施工通り出来ているか?どうかです。

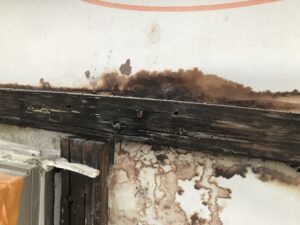

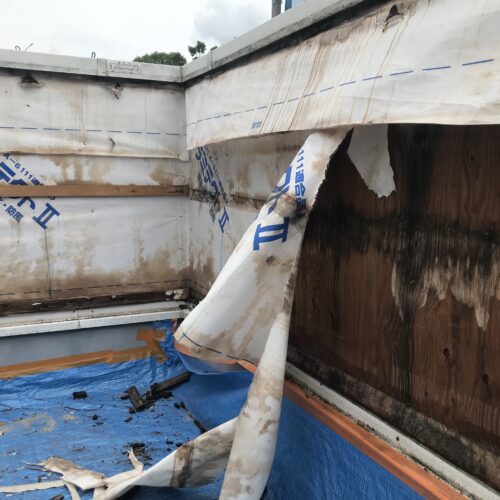

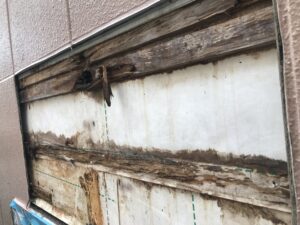

横胴縁の被害例



標準施工通りに通気層の確保や通気道が出来ていない

建物では雨漏りや下地材の腐食等の被害が出ていて、

最悪の場合はサイディング材の脱落も考えられます。

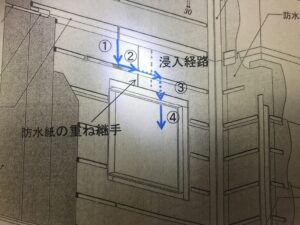

雨水浸入経路事例



①サイディング材の裏側通気層に浸入した雨水が

流下し横胴縁に到達する。

②胴縁沿いに横移動し、防水紙の重ね継手部分から

防水紙の裏側に浸入する。

③防水紙の裏側に浸入した雨水がサッシ廻りの

防水テープを浸透しサッシ上枠に滞留する。

④時間の経過と共にサッシ上枠や留め付けビス穴より漏水。

稀な事象ではあるが実際に雨漏りした建物の事例です。



『対策』



*横胴縁は標準施工通り、2000ミリ以下の間隔で

30ミリの隙間を作り通気と共に浸入水を速やかに流下させる。

*サッシや開口部上では防水紙を重ね継ぎしない。

どうしても継がなければならない時は、

継手部分に片面防水テープを張り止水する。



『腐らない胴縁』

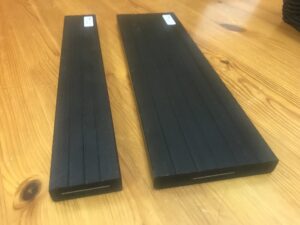

合成木材



水に塗れても腐らない胴縁として販売されています。

発泡樹脂にアルミ心材を一体成形することで



*伸縮が少ない

*腐らない

*品質が均一



木材のデメリットを克服した建材です。

通気留付け金具が使用できない厚み14ミリの

サイディング材を使用する時には最適な胴縁です。

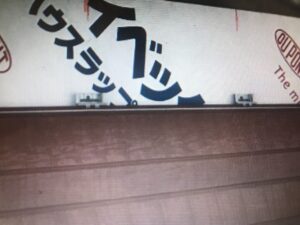

施工例



『木胴縁を使用しない施工方法』

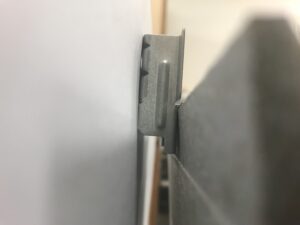

通気留付金具



金具の厚み分15ミリの通気層が確保できます。



厚み16ミリ以上のサイディング材を使用する

場合に使用できる留め付け金具です。

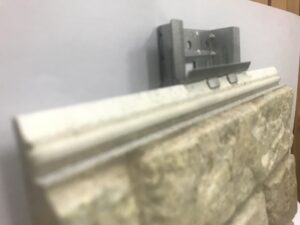

通気留付金具施工例



【結論三点】



*適正な施工方法である標準施工を守れば、

胴縁の縦、横施工方法による雨漏りリスクは関係ない。

*厚み14ミリのサイディング材には腐らない胴縁

(合成木材)を使用するのも一つの方法である。

*厚み16ミリのサイディング材には通気留付金具を

使用し、木胴縁を使用せずとも通気層を確保できる。



『雨漏りファイターの独り言』



雨漏り修理を依頼され外壁材を撤去して、

胴縁の腐食状況を見比べた場合、過去の経験

では縦胴縁に比べ横胴縁の方が腐食が進み、

本来の機能が失われている建物が多いように

思います。





標準施工が行われず、通気の確保を誤ると

横胴縁と縦胴縁の木材の腐食具合は明らかに

横胴縁の方が見た目でも多大な被害になると

考えます。





『最後に提案三点』



*サイディング材は厚み16ミリ以上を

使用しより強い強度を求めましょう。

*通気金具留め工法を採用し、

木胴縁を減らしましょう。

*四方合いじゃくりサイディングを使用し、

シーリング材の使用部位を減らしましょう。



一次防水である外壁材からの雨水浸入を防げれば、

雨漏りが発生する可能性を限りなく小さくできます。
